储油罐区人员定位系统方案

一、方案概述

本方案针对储罐区域易燃易爆、有毒有害、高风险作业集中的特点，构建一套覆盖室内外、集精准定位与智能预警于一体的人员安全管理系统。方案围绕人员信息、定位终端、电子围栏、多级预警报警、可视化展示及联动应急等核心环节设计，满足日常管理、检修作业与应急指挥的多场景需求，并兼容化工园区统一监管要求。

二、系统总体架构

系统采用“感知层-网络层-平台层-应用层”四层架构。

• 感知层：防爆定位标签（人员/车辆）、防爆定位基站（UWB/RTK/蓝牙AoA融合）、防爆视频摄像机、声光报警器。

• 网络层：工业以太网、4G/5G、LoRa/Wi-Fi mesh 回传，保证储罐区覆盖无盲区。

• 平台层：定位引擎、地图引擎、流媒体服务、消息推送服务、数据库集群。

• 应用层：信息管理、预警报警、查询统计、可视化展示、联动接口、园区平台对接。

通过融合定位技术，实现储罐区（室外）与泵房、控制室、机柜间（室内）的室内外轨迹连续、自动切换，定位精度室外亚米级，室内优于30cm。

三、详细功能设计

3.1 信息管理

3.1.1 人员信息维护

建立统一人员档案库，字段包括：姓名、单位、部门、岗位、职业资格、身份证件、联系方式、身份类别（内部员工/承包商/外来人员）、安全培训记录、证书有效期等。支持批量导入导出，身份变化自动同步。

3.1.2 终端与设备管理

• 定位终端列表：展示所有标签编号、类型、绑定人、电量、在线/离线状态、当前位置或末次位置时间。

• 加/解绑操作：可在系统内将标签与人员绑定或解绑，日志留痕。

• 基站等设备状态监控：对定位基站、交换机、授时设备等进行在线监测、异常告警，支持拓扑图展示。

3.1.3 历史轨迹查询

• 支持单人/多人轨迹回放，可按时间、人员、区域筛选，跨天查询。

• 轨迹以线条连续展示，停留点突出标记，速度异常变色。

• 室内外轨迹无断点拼接，出入建筑物自动切换定位源，确保轨迹连贯。

3.1.4 电子围栏绘制

• 支持在二维/三维地图上直接绘制围栏，可定义不规则多边形、圆柱体、长方体等形状，形成三维立体围栏。

• 对储罐防火堤、装卸区、泵区、受限空间等分别划设不同风险等级围栏。

• 围栏支持分区、分类授权，可为不同身份（内部操作工、承包商、访客）设定不同的准入规则和生效时段。

3.2 预警报警管理

3.2.1 人员聚集预警

• 以空间内实时人数为判定依据，分三级：

  • 黄级：3人聚集 → 系统记录并提醒注意。

  • 橙级：4-6人聚集 → 5秒内向现场声光报警及相关人员推送疏散信息，要求疏散。

  • 红级：>6人聚集 → 立即报警，同步推送至管理人员、中控室，持续警示。

• 预警触发后，支持人工确认疏散及消警；若确需聚集作业（如紧急抢修），操作员可选择“持续监控”模式，预警不消，直至人员分散后自动恢复常态。

• 聚集预警无需人工消警时，在界面上以明显区别方式显示，避免与需处置的报警混淆。

3.2.2 各类报警功能

• 越界报警：未经授权进入禁入区或误入危险围栏，5秒内系统报警，若30秒未消警（人员未离开）则自动生成报警记录，持续跟踪。

• 静止报警：人员在储罐区内高危区域（如罐顶、受限空间）静止超过设定时长，立即报警，防止中毒、晕厥无人发现。

• 超员/缺员报警：针对特定区域（如储罐围堰内）设定最大/最少作业人数，违反即报警。

• 滞留报警：人员在高危区或重点监管区停留超时，系统提示并报警。

• 一键报警（SOS）：人员通过标签主动触发SOS，系统立即弹窗并联动附近摄像机，显示人员位置与信息，支持多方响应。

3.2.3 报警静默

• 在计划性检修、维护等特殊作业期间，可对指定区域或特定报警类型（如越界、滞留）进行临时静默，设置静默起止时间与审批流程，到期自动恢复。

• 静默期间仍记录人员轨迹和静默操作日志，确保事后可追溯。

3.2.4 报警闭环处置

• 报警触发后，系统自动分配至对应负责人（可预设责任区）。

• 流程包含：报警确认 → 现场核实 → 处理措施 → 结果上报 → 关闭归档。

• 所有步骤时间戳、处理人员、备注信息完整记录，支持历史查询与导出，形成闭环管理。

3.3 查询与统计分析

3.3.1 多维度查询统计

• 可按时间段、人员身份（内部/承包商/访客）、区域（储罐编号、围栏名称）、报警种类、处置状态等条件组合查询。

• 结果包含人员轨迹、报警明细、在岗时长、区域分布等，支持导出Excel/PDF。

3.3.2 报警分析

• 统计各类报警、预警、误报的发生频次与趋势。

• 自动计算误报率，标记高频误报区域与终端，辅助维护与参数调优。

• 支持人工填写原因分析及改进措施，形成分析报告，用于安全例会与持续改进。

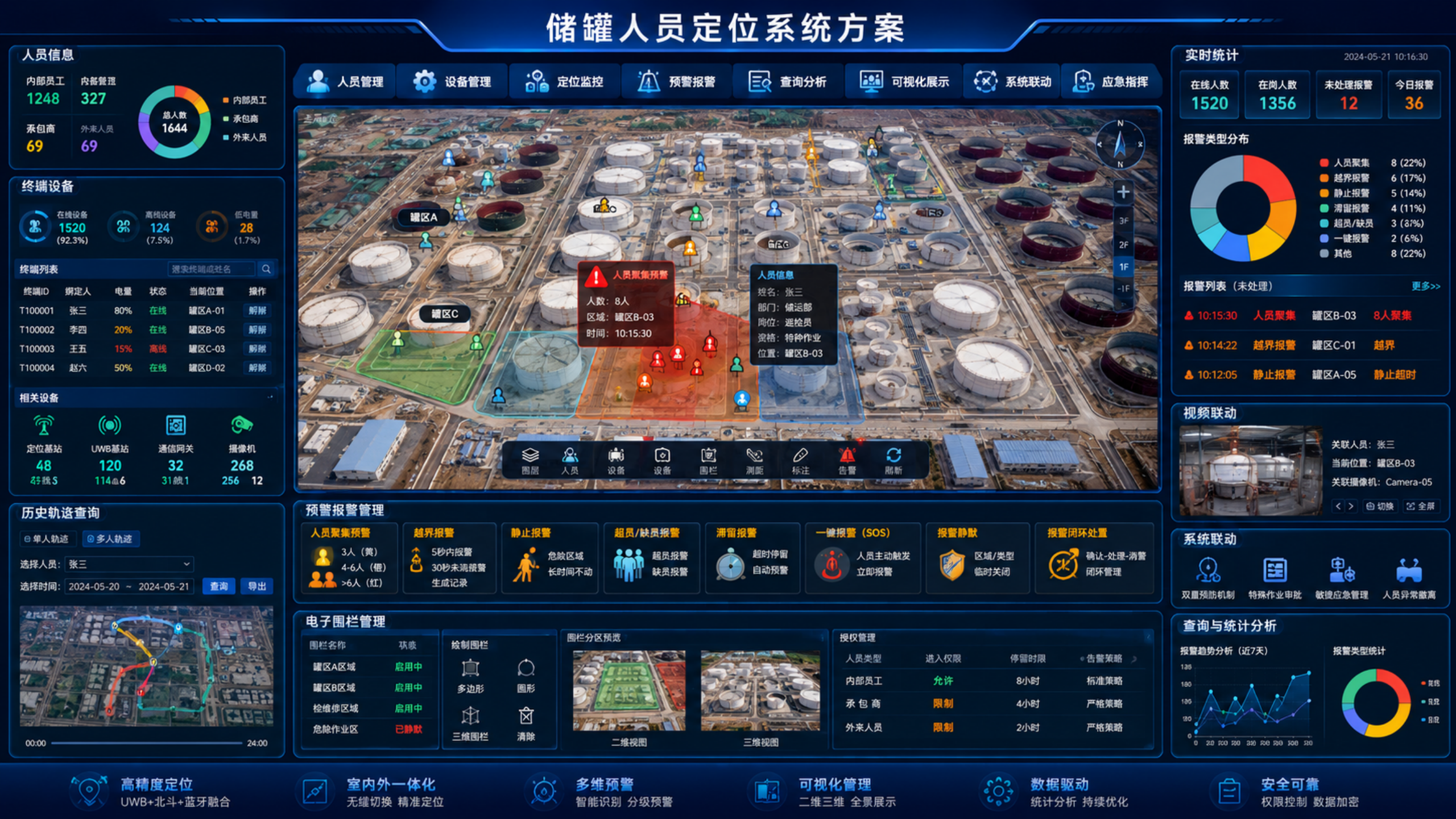

3.4 可视化展示

3.4.1 电子地图展示

• 采用二/三维 GIS 引擎，加载储罐区倾斜摄影、罐体模型及建筑楼层平面图。

• 二维模式下可平移、缩放，多楼层分层标识，各楼层人数独立统计。

• 三维模式下地图可自由旋转，支持水平/垂直位移跟随，即画面随选定人员移动；跨楼层时自动切换并透明化上层遮挡，实现遮挡透视。

• 不同人员类型使用不同图标（内部员工蓝、承包商黄、访客灰、报警人员红闪等），并可显示姓名缩写或工号。

3.4.2 人员信息显示

• 点击/悬停图标弹出信息卡：姓名、部门、岗位、职业资格、单位、入区时间、当前位置。

• 提供筛选面板，可按身份、部门、岗位、当前作业类型（如巡检、检修、卸车）进行过滤显示，便于快速检索。

3.4.3 实时统计与报警突出

• 地图侧栏或顶栏展示：当前在线总人数、各类人员数量、未处理报警数量及类型分布。

• 未处理报警以高亮闪烁边框+列表置顶提示，并在地图上以显著图标标注。

• 聚集预警无需消警时，以橙色半透明圆覆盖聚集区域并标注人数，区别于需人工处置的红色报警图标。

3.5 功能联动

3.5.1 与其他系统联动

• 与双重预防机制系统对接，将风险分级管控和隐患排查数据关联至人员位置，当人员接近未消除隐患区域时自动提醒。

• 与特殊作业审批系统联动，作业票审批通过后，系统自动将作业人员与作业区域绑定，核对人员身份、资质是否与作业票一致；发现人员与票证不符或超范围活动时，立即报警并通知区域人员撤离。

• 与敏捷应急系统对接，为应急预案启动提供实时的区域人员分布、撤离状态等信息。

3.5.2 视频联动

• 在电子地图上点击任一人员或报警点，自动列出附近可用摄像机列表，可多窗口同时调看。

• 支持随人员移动自动切换视频画面：当选定跟踪某人时，视频画面依据定位实时切换至离该人员最近的摄像机，实现全程可视追踪。

• 发生报警时，系统自动弹出关联视频画面，辅助快速判断现场情况。

3.6 化工园区特有要求

3.6.1 人员分布管理

• 预留标准化数据接口，可向化工园区监管平台推送企业储罐区域内的实时人员定位、报警信息、设备状态。

• 园区侧可实现：跨企业实时/历史轨迹查询、预警报警实时提示、事件跟踪处置、多维度统计分析及视频联动，实现园区一张图管理。

3.6.2 敏捷应急支撑

• 发生泄漏、火灾等事故时，定位系统为应急平台实时提供受困人员、周边人员分布及热力图。

• 协助制定疏散路线，评估清点情况，为应急疏散、现场指挥、救援资源调度、虚拟警戒区划定等提供关键数据支持。

• 支持向指定区域人员的定位标签推送疏散指令（振动、屏显），引导有序撤离。

四、储罐区域特色部署要点

• 防爆设计：所有定位标签及现场基站均须取得相应防爆等级认证（Ex ib/Ex d），满足储罐区防爆要求。

• 三维立体围栏：针对储罐顶部、拱顶内部、浮盘上部等高度方向划定立体围栏，防范人员擅自登罐或不规范高空作业。

• 特殊作业契合：结合储罐清洗、检修等高风险作业，设置作业面电子围栏并联动作业票，确保作业人员、监护人员到位且在岗。

• 室外高精度覆盖：利用RTK+UWB融合，在罐区空旷、金属遮挡复杂环境下仍保持稳定定位，消除盲区。

五、实施与保障

系统建设分步实施：基础定位网络搭建、平台部署、模型与地图制作、联调测试、人员培训、试运行及正式上线。投用后建立运维制度，定期校验定位精度，更新电子围栏与人员档案，开展报警分析复盘，确保系统持续有效。

该方案可切实提高储罐区域人员实时管控能力，有效降低人员聚集、误入危险区等风险，并为应急指挥提供精准数据支撑，满足单企业安全管理和化工园区协同监管的双重需要。
