公路隧道定位方案

官网    地下空间定位    公路隧道定位方案

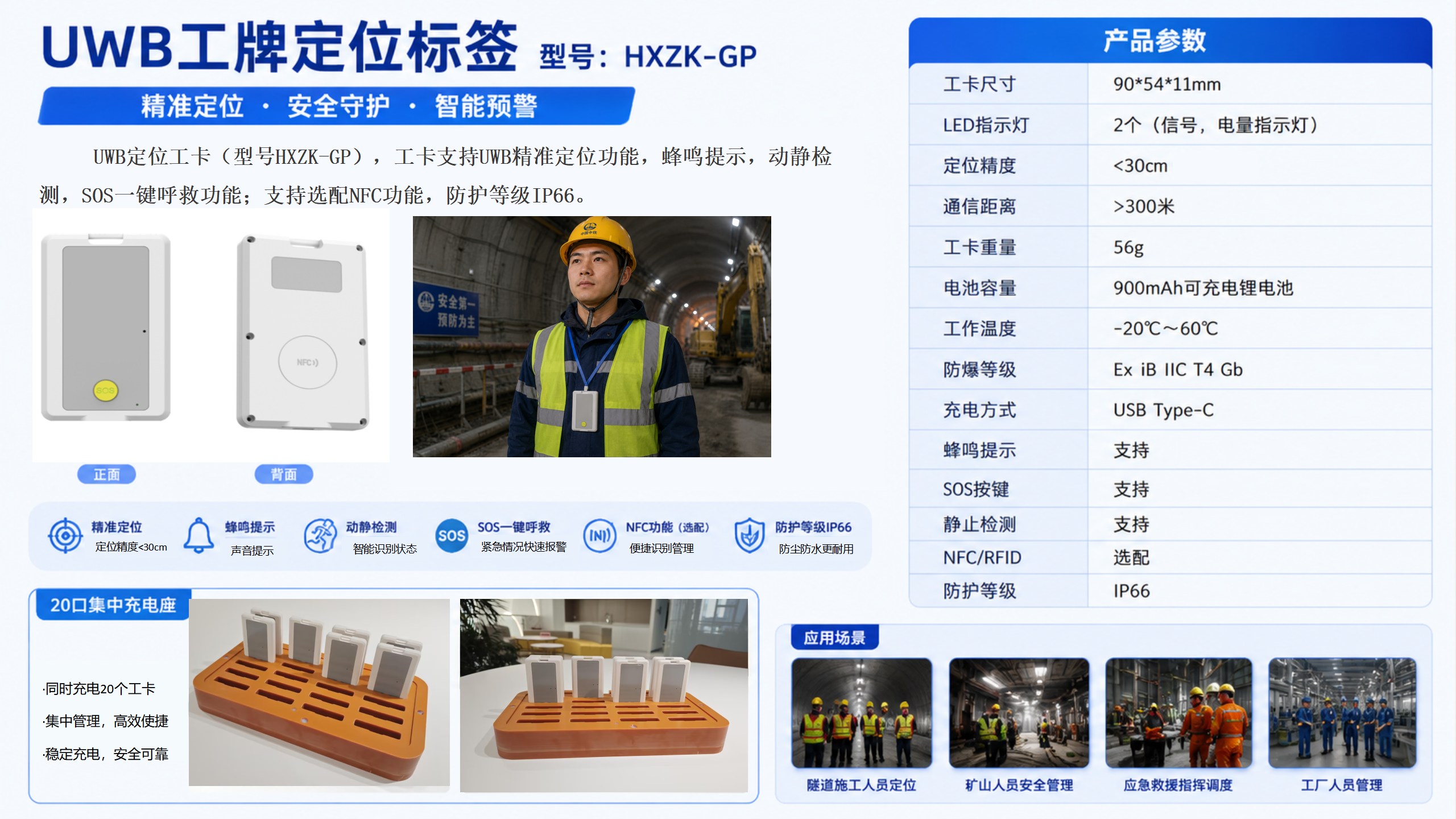

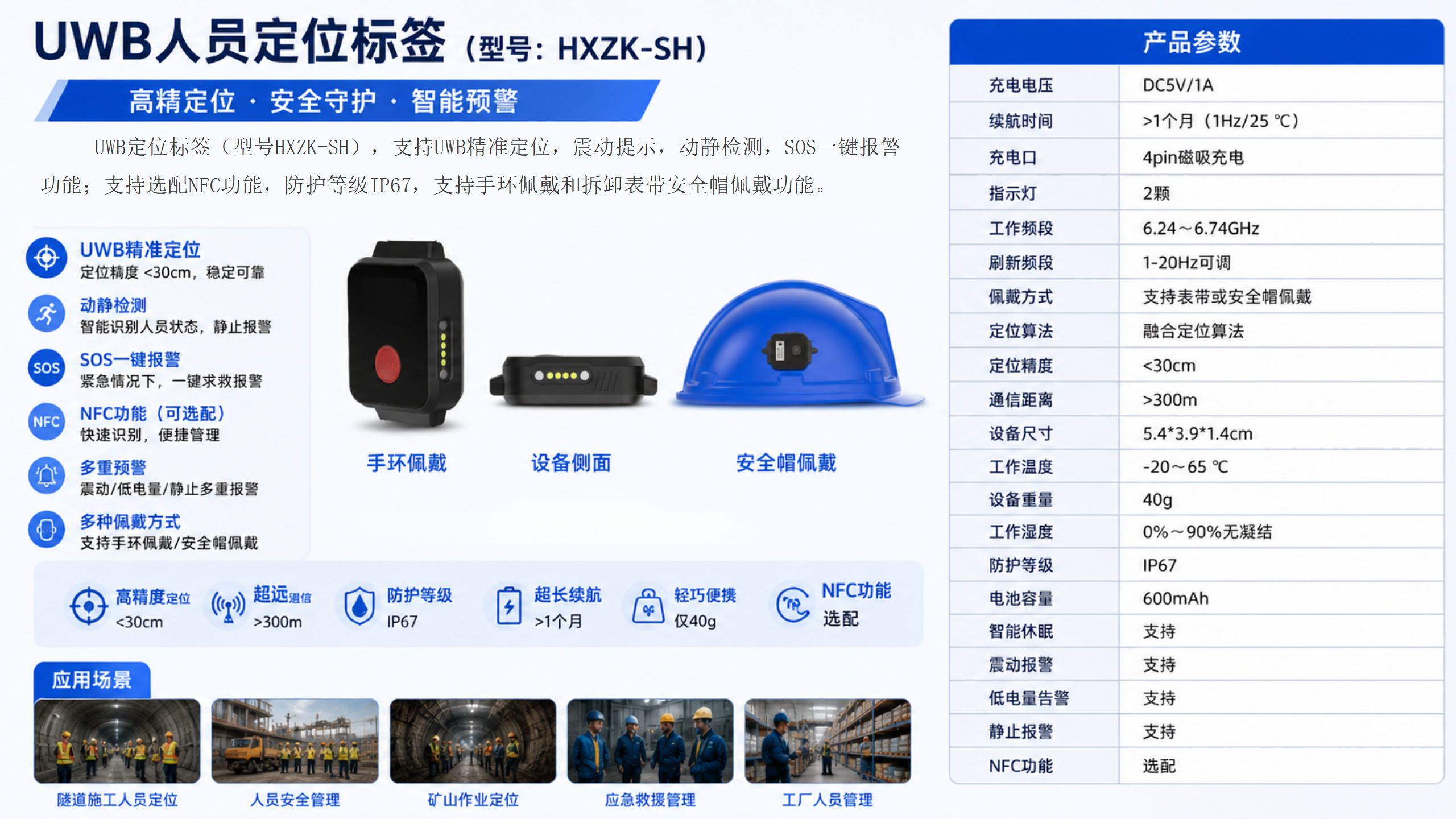

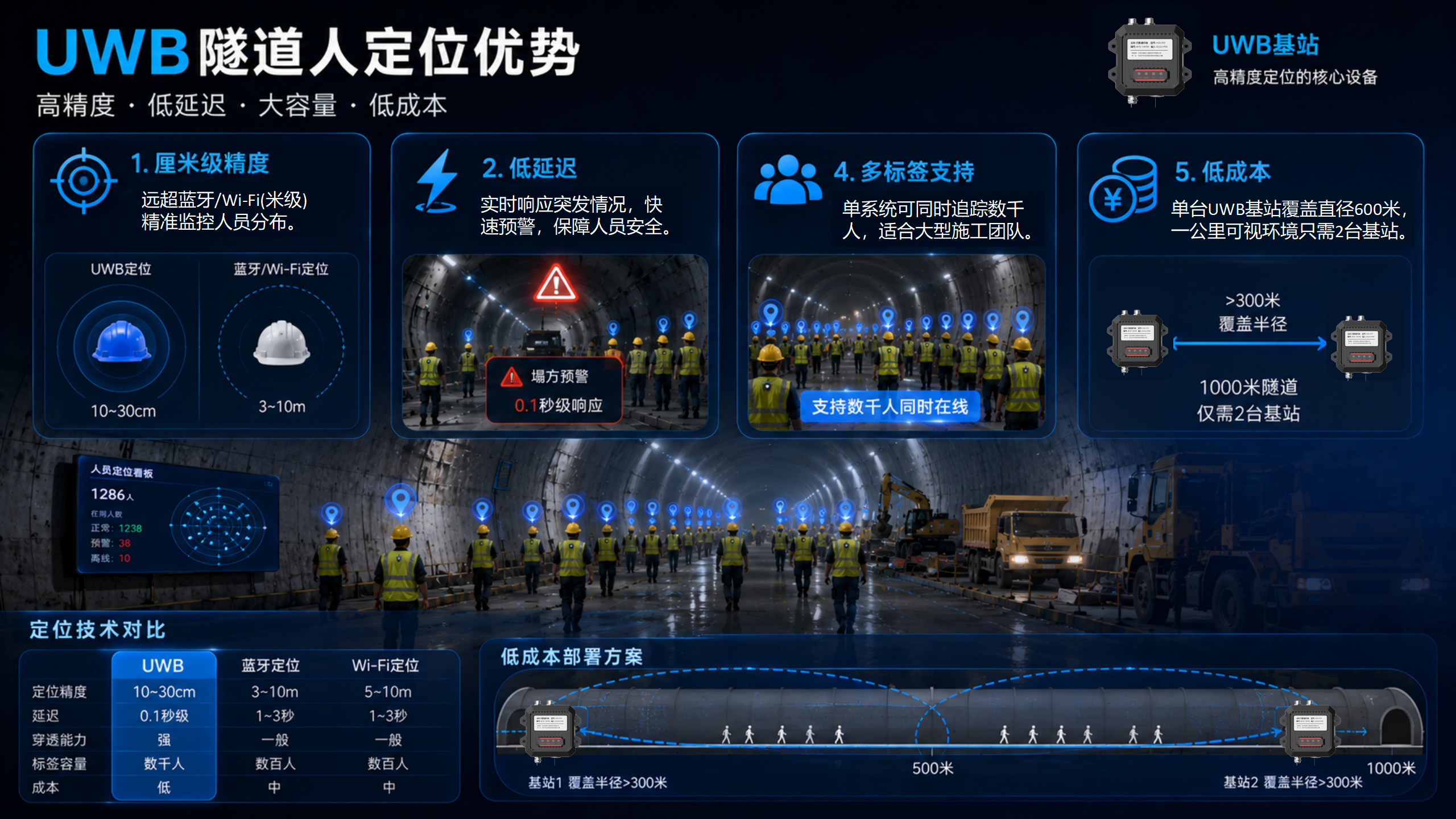

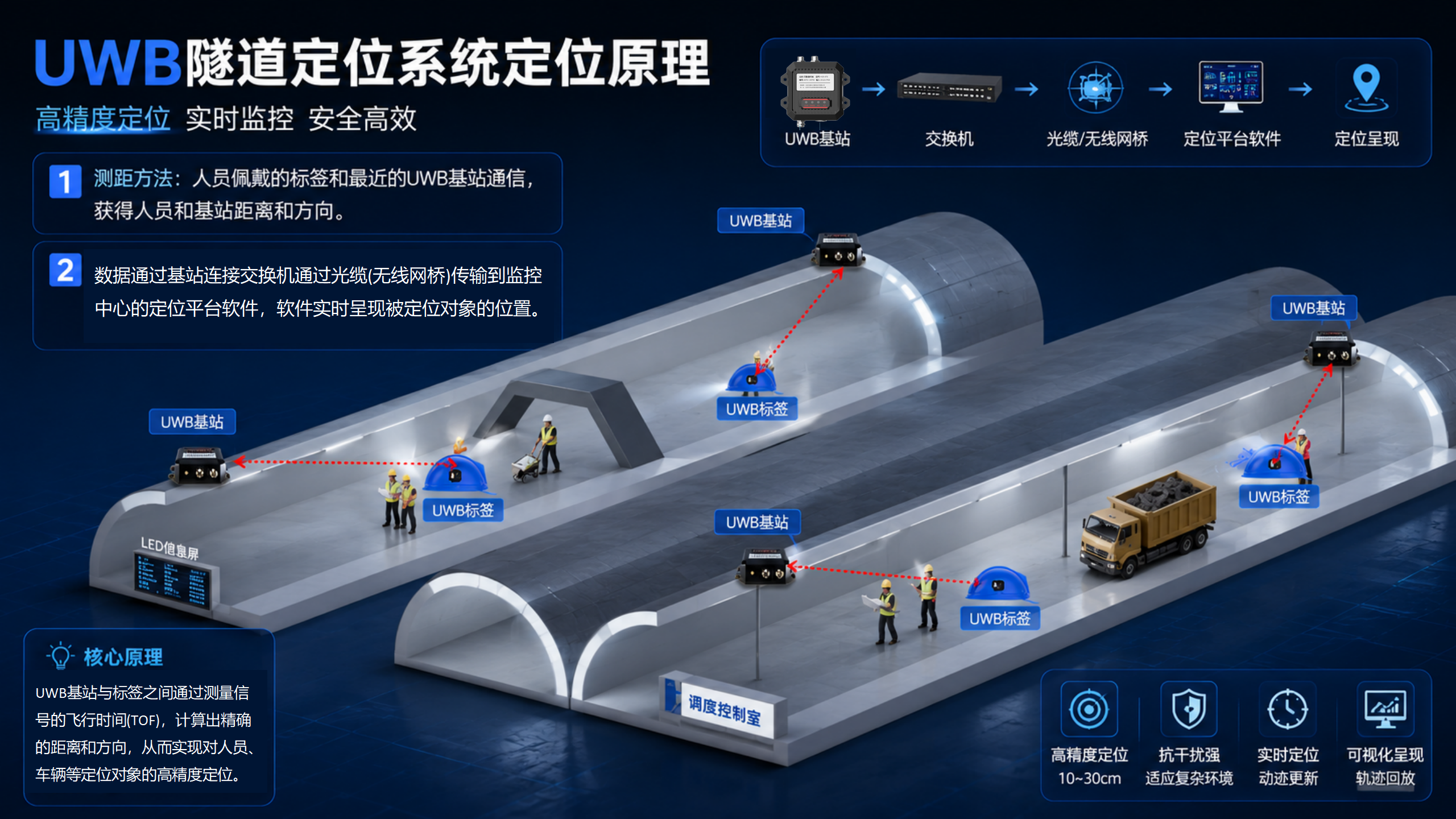

定位原理如下图所示,人员佩戴定位信标,在隧道安装信号接收基站,信标发送脉冲,基站接收信号脉冲从而实现对人员的实时精确定位,定位精度30厘米。

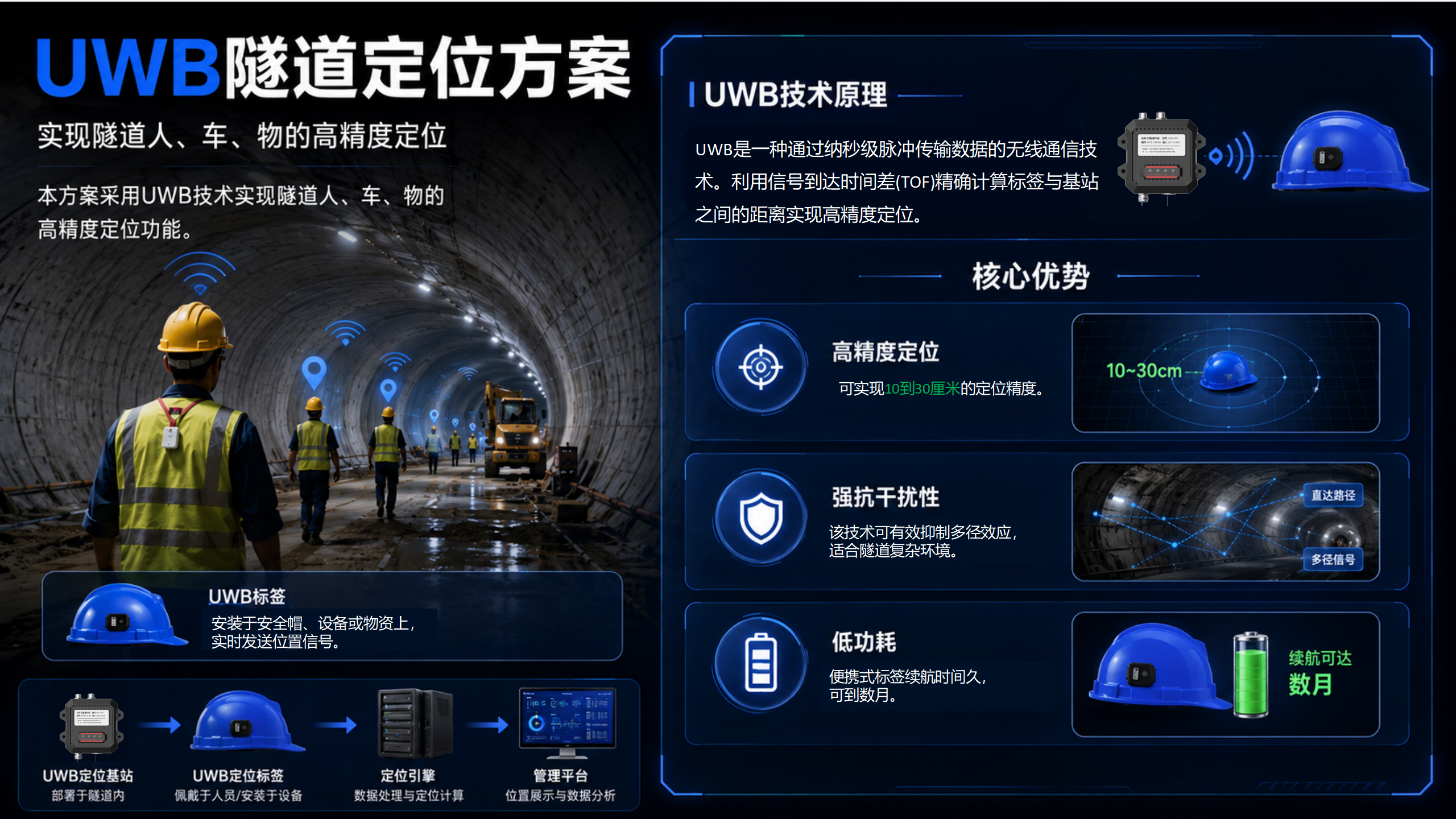

如下图所,定位系统主要由信标,定位基站,网桥(信号传输)定位引擎服务器组成。

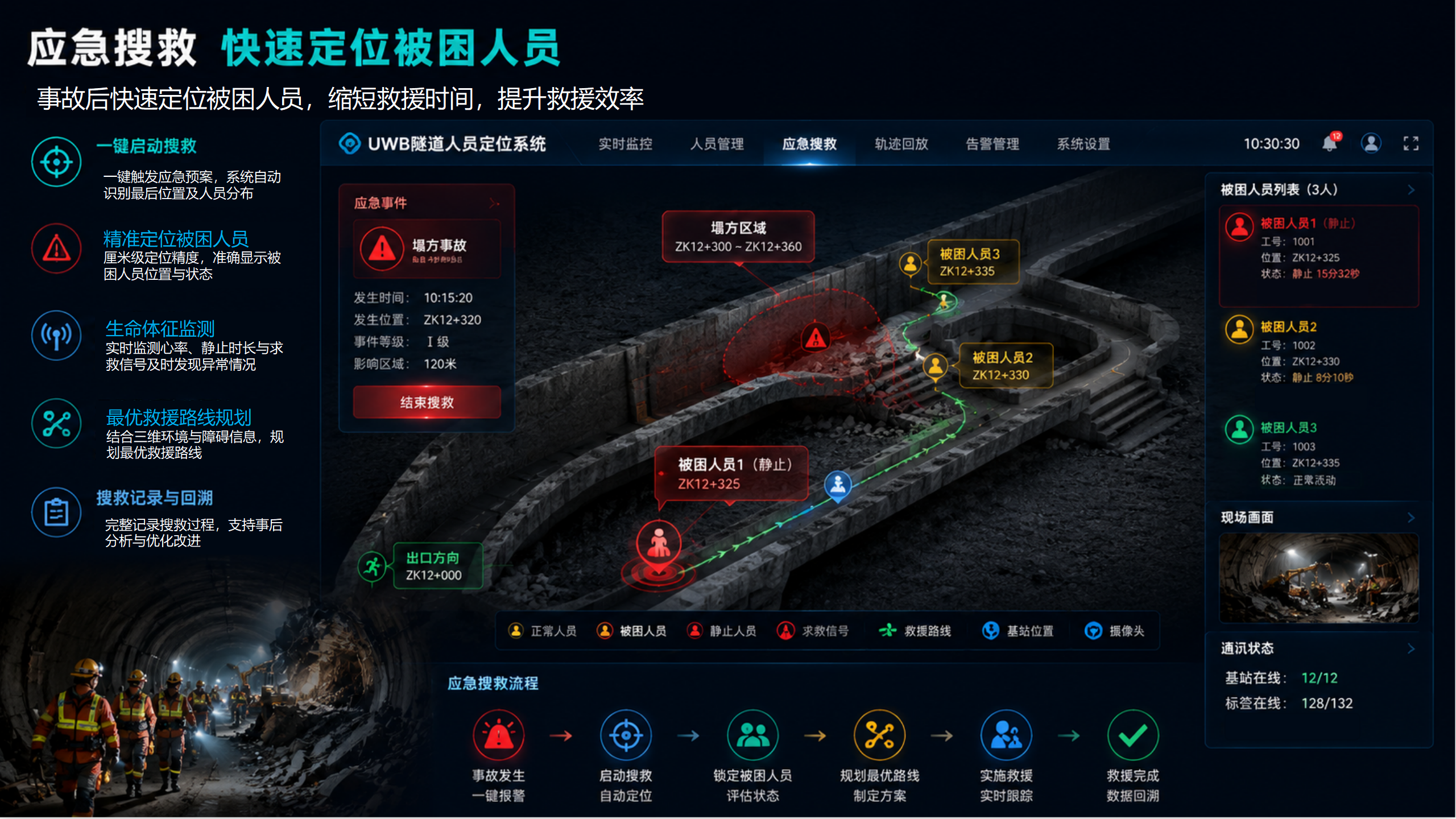

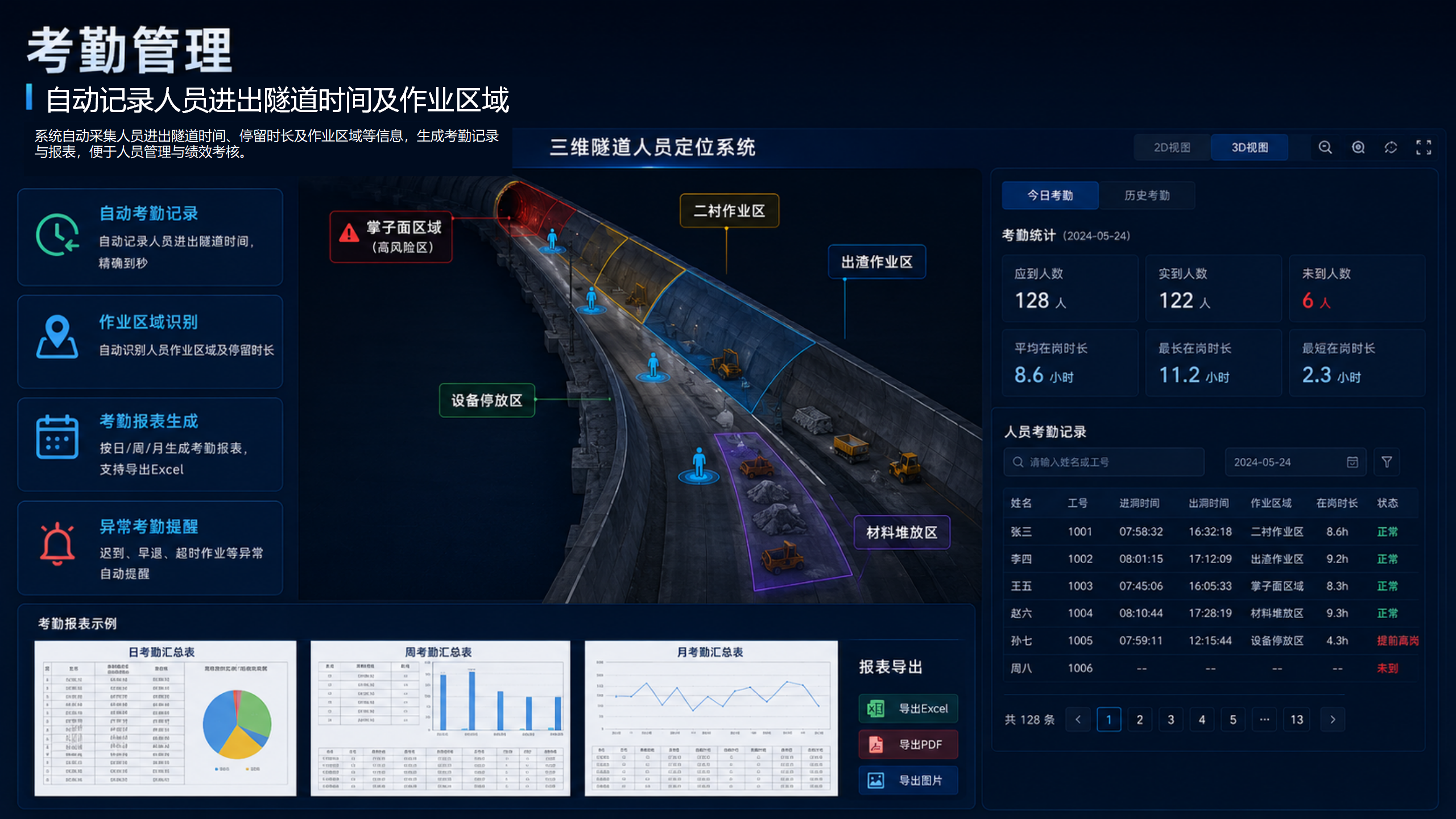

如下图所示为定位管理平台软件,实时显示每个人的精确位置







如下图所示可以为不同的人选择不同的图标显示







历史轨迹回放,可以查看任意人员某一时间段的运动轨迹





气体检测功能,可以检测隧道内各种有毒、有害气体,当气体浓度超过告警阈值,就会触发报警。





LED投屏功能可将进入隧道人员,气体等信息实时在LED大屏上投屏显示。

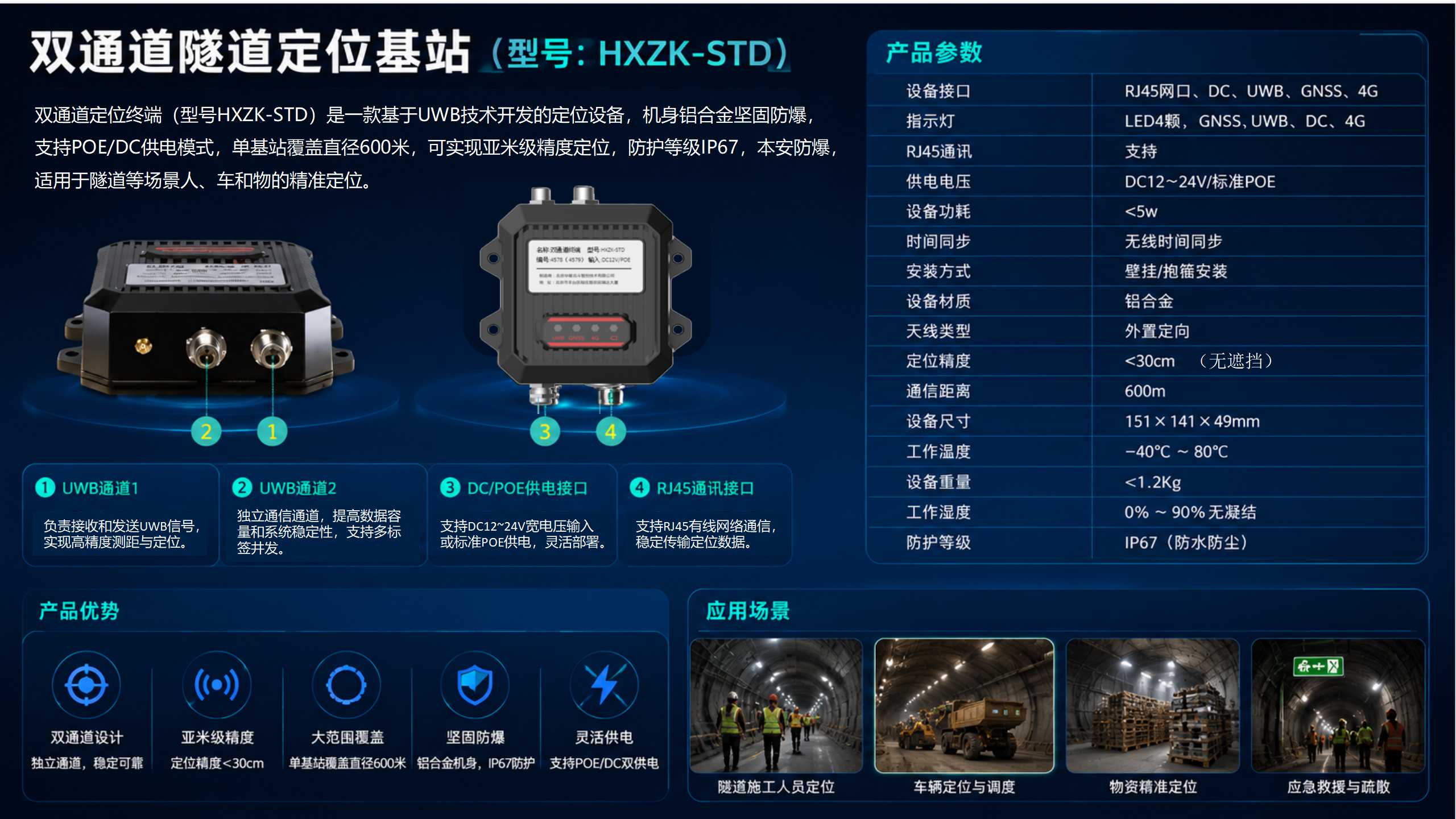

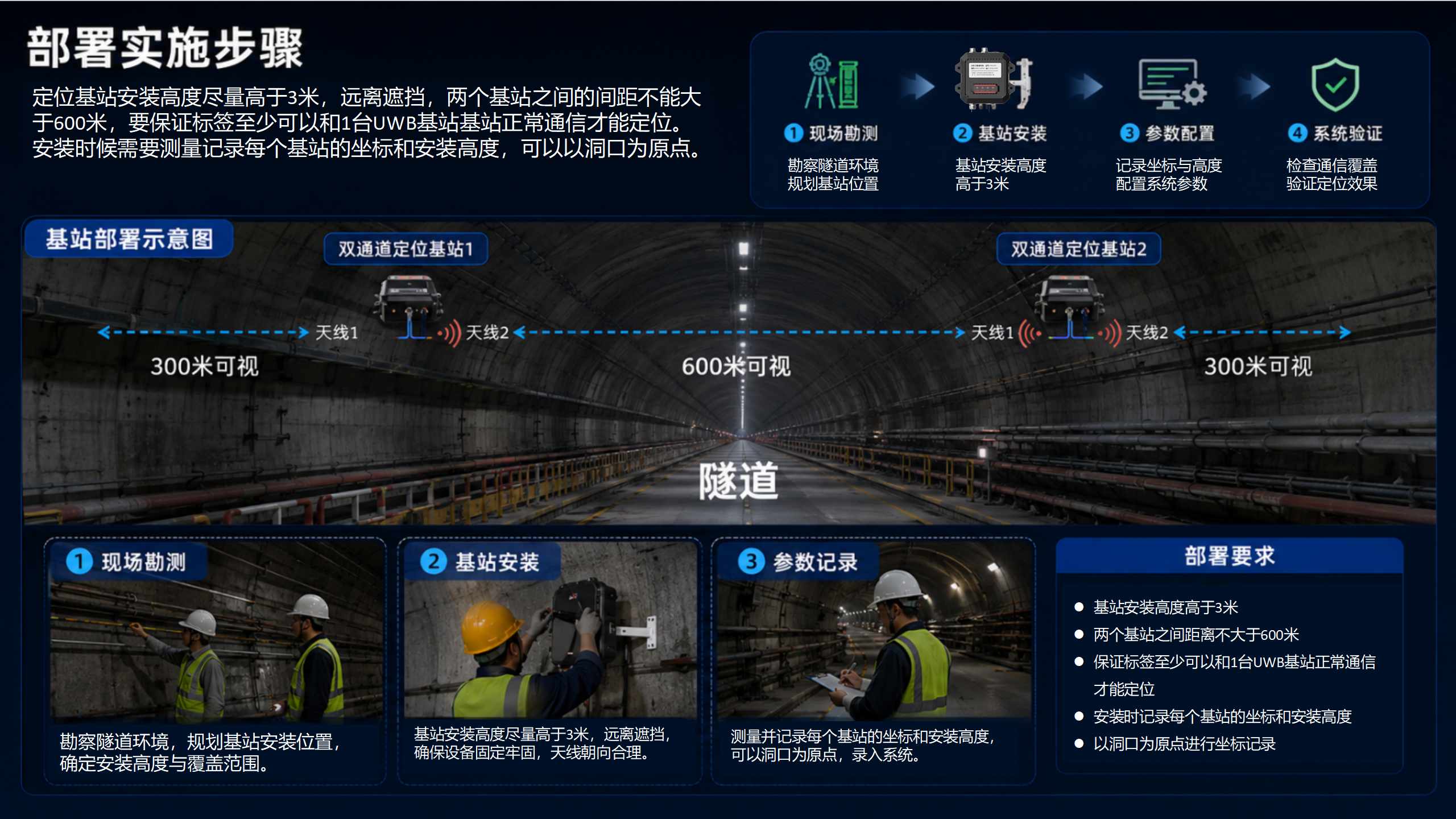

定位基站的安装方式如下图所示,平均间隔安装方式间隔300米安装一台,最大间隔安装方式间隔600米安装。

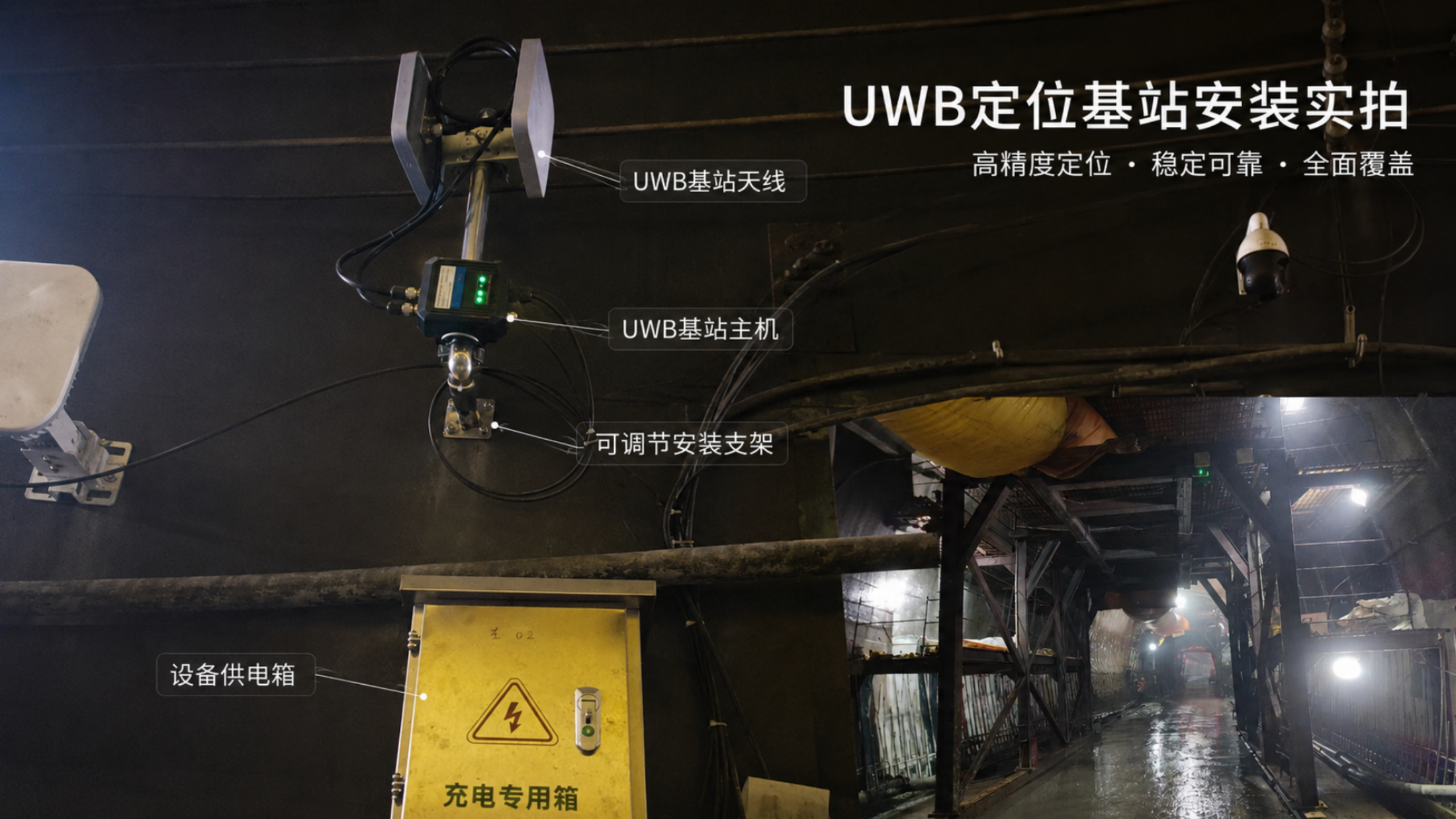

定位基站实际安装图

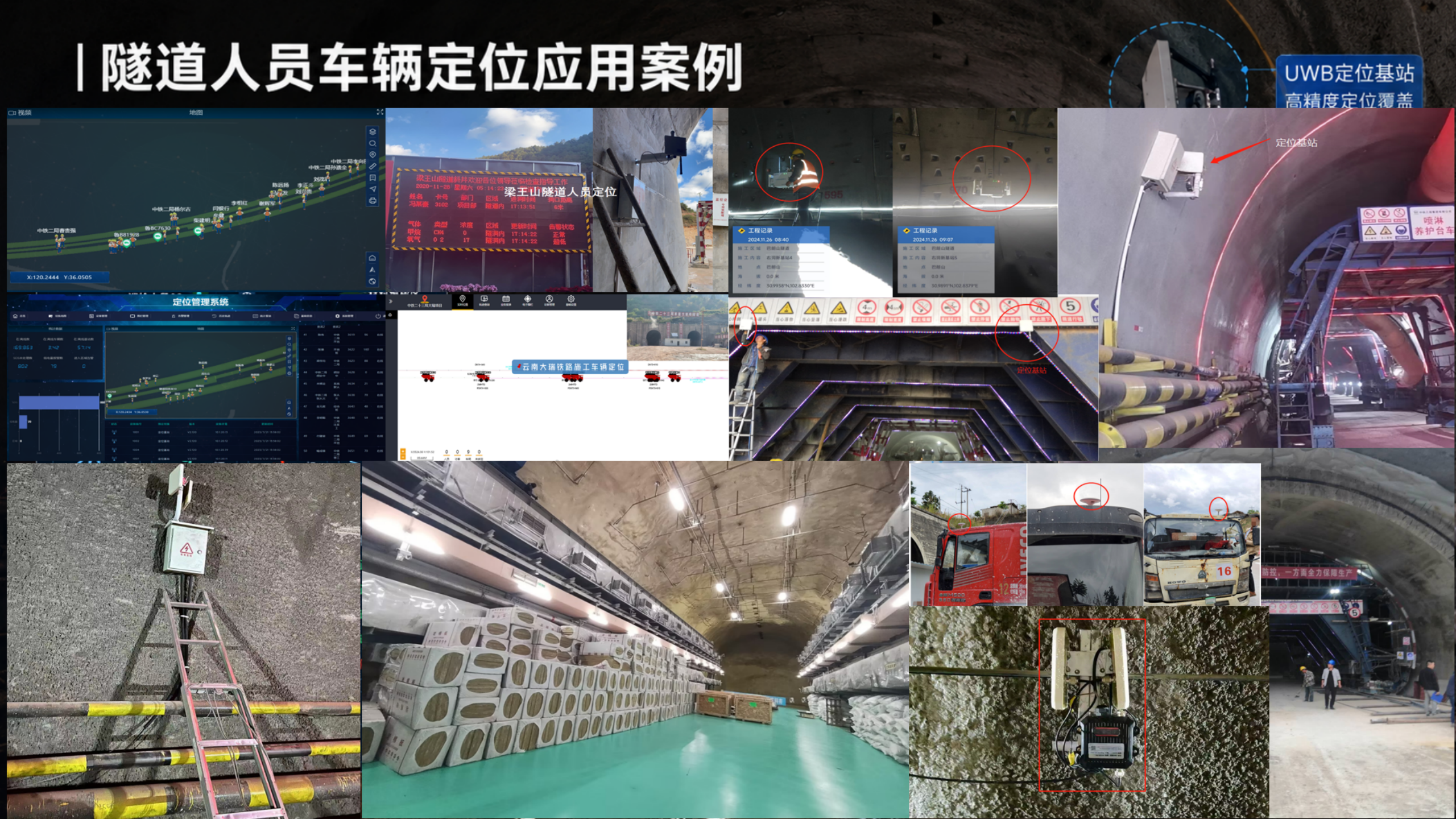

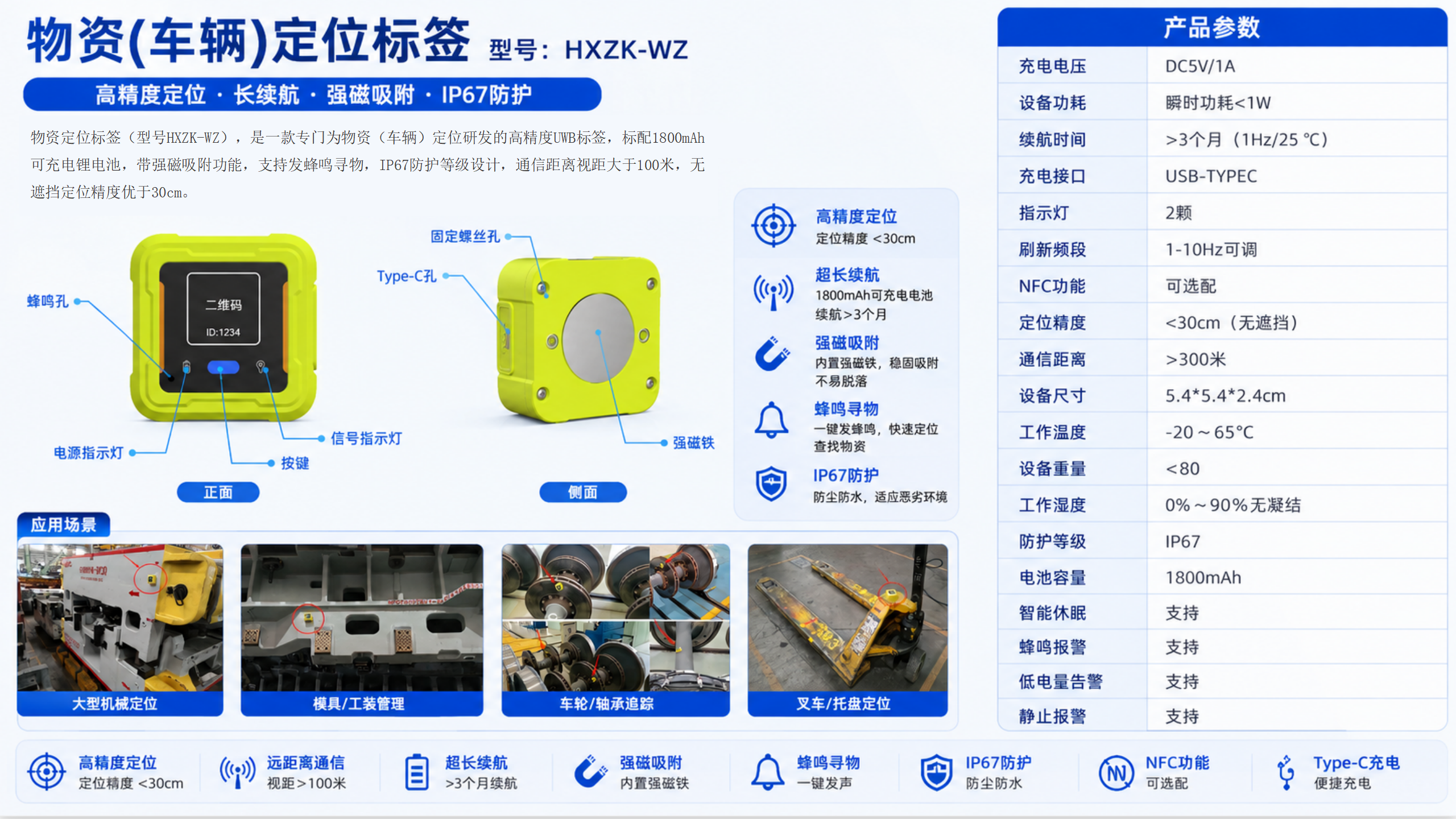

部分隧道人员车辆精确定位案例
